在Affinity Designer中导入SVG格式的LaTeX公式

在绘制学术图表、技术文档插图或工程示意图时，清晰、专业的数学公式标注至关重要。然而，Affinity Designer 本身并不支持直接输入 LaTeX 公式，这给我们带来了一些麻烦。

不过，我们可以使用在线 LaTeX 编辑器生成公式，再导入 Affinity Designer 进行整合。下面是具体方法。

步骤

#

第一步：在线生成 LaTeX 公式 SVG

#

1. 访问在线编辑器：打开一个可靠的在线 LaTeX 公式编辑器，例如 www.latexlive.com 等。这类工具无需本地安装任何 LaTeX 环境。
2. 编辑你的公式：在编辑器的输入框中，用 LaTeX 语法编写你需要的公式。可以一次性写完所有需要的公式，不用担心符号会挤在一起。
3. 导出为 SVG：
   • latexlive会实时预览渲染效果。
   • 找到网页下面的“导出图片”，选择 SVG 格式，将文件保存到你的电脑。

SVG 是矢量格式，调整大小不会出现模糊。

第二步：在 Affinity Designer 中导入并编辑 SVG 公式

#

1. 置入文件：在 Affinity Designer 中，点击 “文件” > “放置”，选择你刚下载的公式 SVG 文件，将其放置在画布上。

2. 编辑文档：

   • 使用 移动工具 选中该公式。

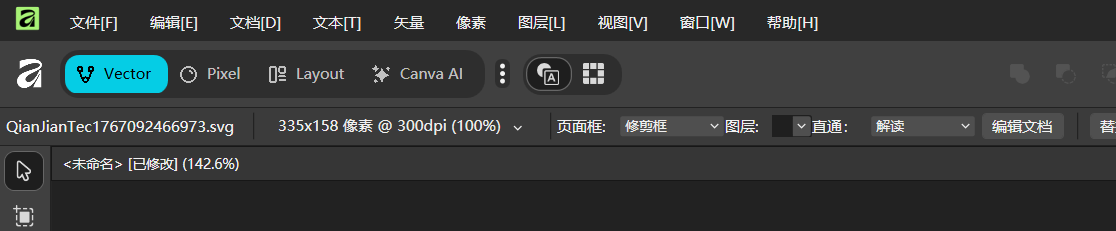

   • 在顶部工具栏找到并点击 “编辑文档” 按钮（或者直接双击选中的公式）。此时公式会在一个新标签页中打开。



3. 复制并应用：

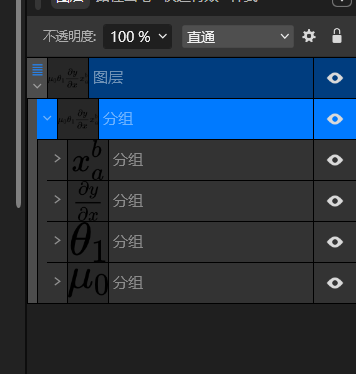

   • 在打开的新标签页中，选中图层面板中的分组。



   • 将其 复制 (Ctrl+C) 并粘贴到你的文档中。

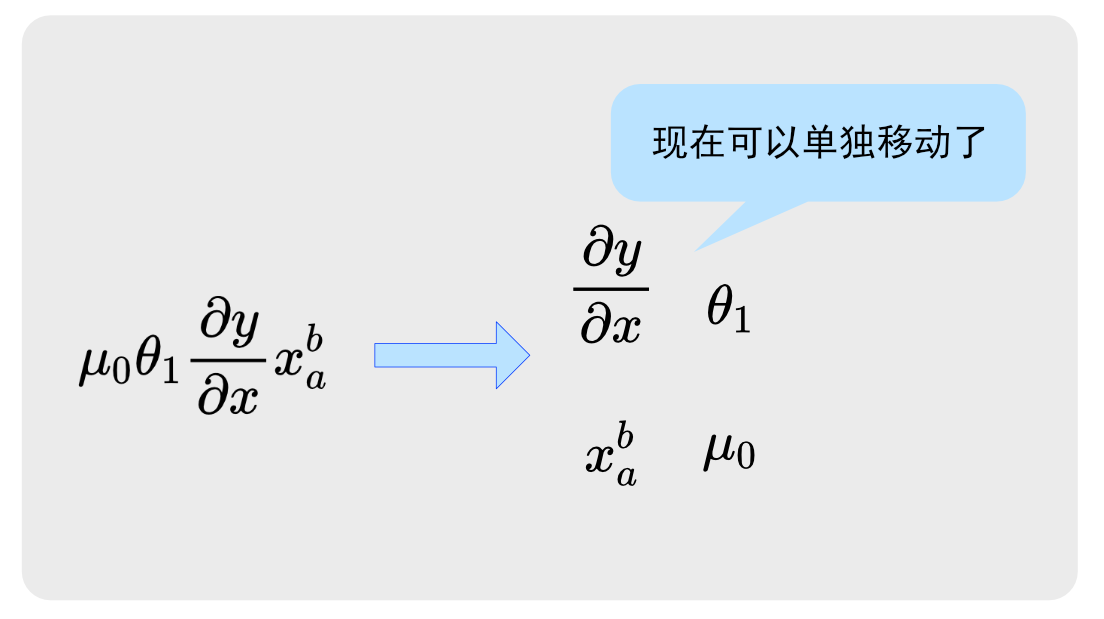

   • 现在，你可以在这个粘贴过来的图层分组中，选择要使用这个公式。可以任意更改填充色、描边粗细、缩放、旋转，调整位置等。



总结

#

1. 由于Affinity Designer本身不支持LaTex，所以插入公式略显麻烦。
2. 也可以用另一个矢量绘图软件Inkscape，这个原生支持LaTex，但是需要在本地安装LaTex环境。
